IX/HX diagrammi
IX/HX- eli psykrometrinen diagrammi (Mollier-diagrammi) on yksi hyödyllisimmistä ilmankostutusjärjestelmän suunnittelutyökaluista.
Mollier-diagrammin avulla voidaan määrittää vesimäärä, joka tarvitaan tarvittavan jäähdytystehon tai kosteuspitoisuuden saavuttamiseksi.

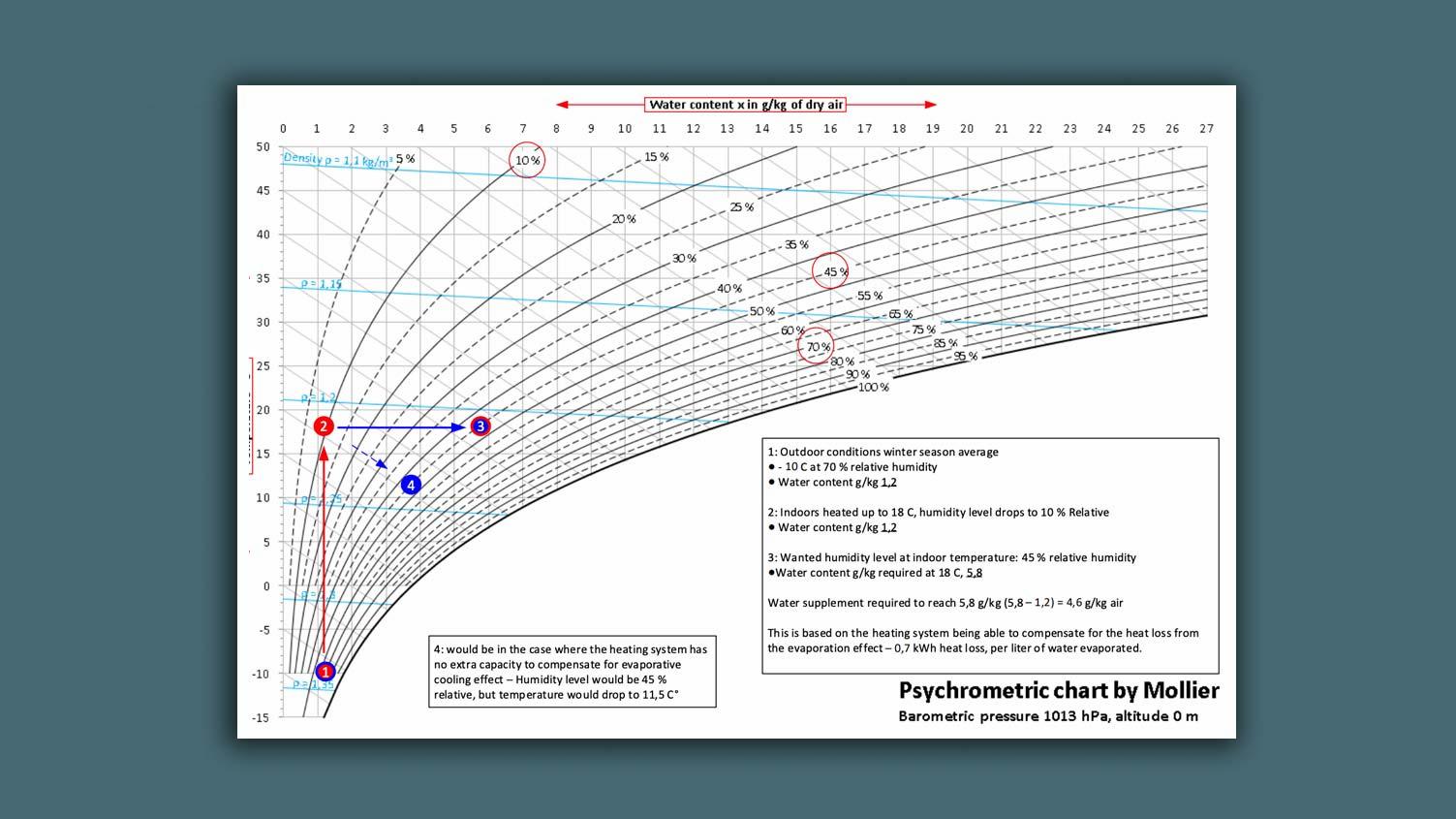

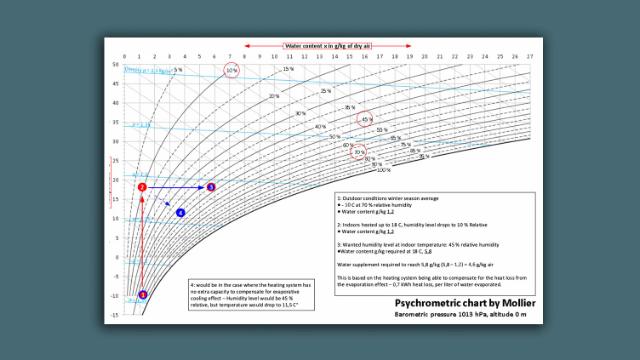

Esimerkki Mollier-diagrammista
Vaihe 1
Tässä esimerkissä havainnollistetaan talviolosuhteita: –10 °C, suhteellinen kosteus 70 % (RH).
Diagrammin avulla voidaan päätellä, että kosteuspitoisuus on näissä olosuhteissa 1,2 g/kg (vesi/ilma).
Vaihe 2
Sisätilojen olosuhteet eli 20 °C:een lämpötila saavutetaan lämmityksen avulla.
Tässä lämpötilassa käyrä osoittaa, että sisätilojen suhteellinen ilmankosteus putoaa 10 prosentin alapuolelle.
Vaihe 3
Tavoitteena on, että suhteellinen kosteus on 45 %.
Diagrammista nähdään, että vettä tarvitaan 5,8 g/kg (vesi/ilma).
Veden määrää on siis lisättävä 4,6 g/kg (koska vettä on jo ennestään 1,2 g/kg).
Adiabaattinen jäähdytysvaikutus
Tässä yhteydessä on kuitenkin huomioitava myös adiabaattinen jäähdytysvaikutus. Kyseinen vesimäärä saa aikaan myös tilojen jäähtymistä, jolloin lämpötila laskee 20 °C:sta noin 13 °C:seen (vaihe 4). Yksi litra haihtunutta vettä vastaa 700 W:n jäähdytystehoa.
Jos huoneessa halutaan ylläpitää tämänhetkinen lämpötila, lämmitystä on lisättävä tämän haihdutusjäähdytyksen vaikutuksen kompensoimiseksi.
